군산 H스틸 생산라인 LED 전광판 설치 사례

군산 새만금공단 소재 "H스틸"에 LED 전광판을 설치한 사례를 소개합니다!

1. 공급 제품 - LED 전광판 2세트 (4.8m * 1.92m)

2. 설치 장소 - 군산시 새만금공단 내 H 스틸 생산 현장

3. 설치 일자 - 2025년 6월 19일

4. 사용 목적

LED 전광판을 생산 현황판 및 VIP 고객 환영 메시지 용도로 설치하였습니다 !

생산라인 현장의 빈번한 용접에 따른 환경과 고온 다습한 기후, 손쉬운 유지 보수 및 안전한 설치 그리고 먼거리에서도 생산 현황 숫자를 쉽게 알아 볼수 있게 해 달라는 고객의 요청에 따라 다음과 같은 기준을 가지고 제품 사양을 선정하였습니다.

1.  제품 등급은 IP등급 65 이상

2.  밝기는 4,000cd 이상

3.  유지보수는 전면 접근 방식

4.  안전한 설치

5. 제품 스펙

스크린 크기	4.8m * 1.92m (2세트)
픽셀 크기 / 모듈 타입	p5 / SMD
해상도	368,640px (w 960px * h 384px)
밝기	4500~5500cd 이상
화면 재생율	3840Hz
화면비	2.5:1
캐비넷 # (960mm*960mm*120mm)	10개
IP등급	IP65
작동 온도	-10도 ~ 75도
습도	10% ~ 90% RH
유지보수 방법	전면 접근 방식
최대 전력	6kw
수명	100,000시간
총 무게	약 300kg

6. 설치 과정

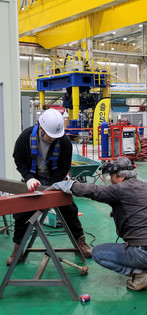

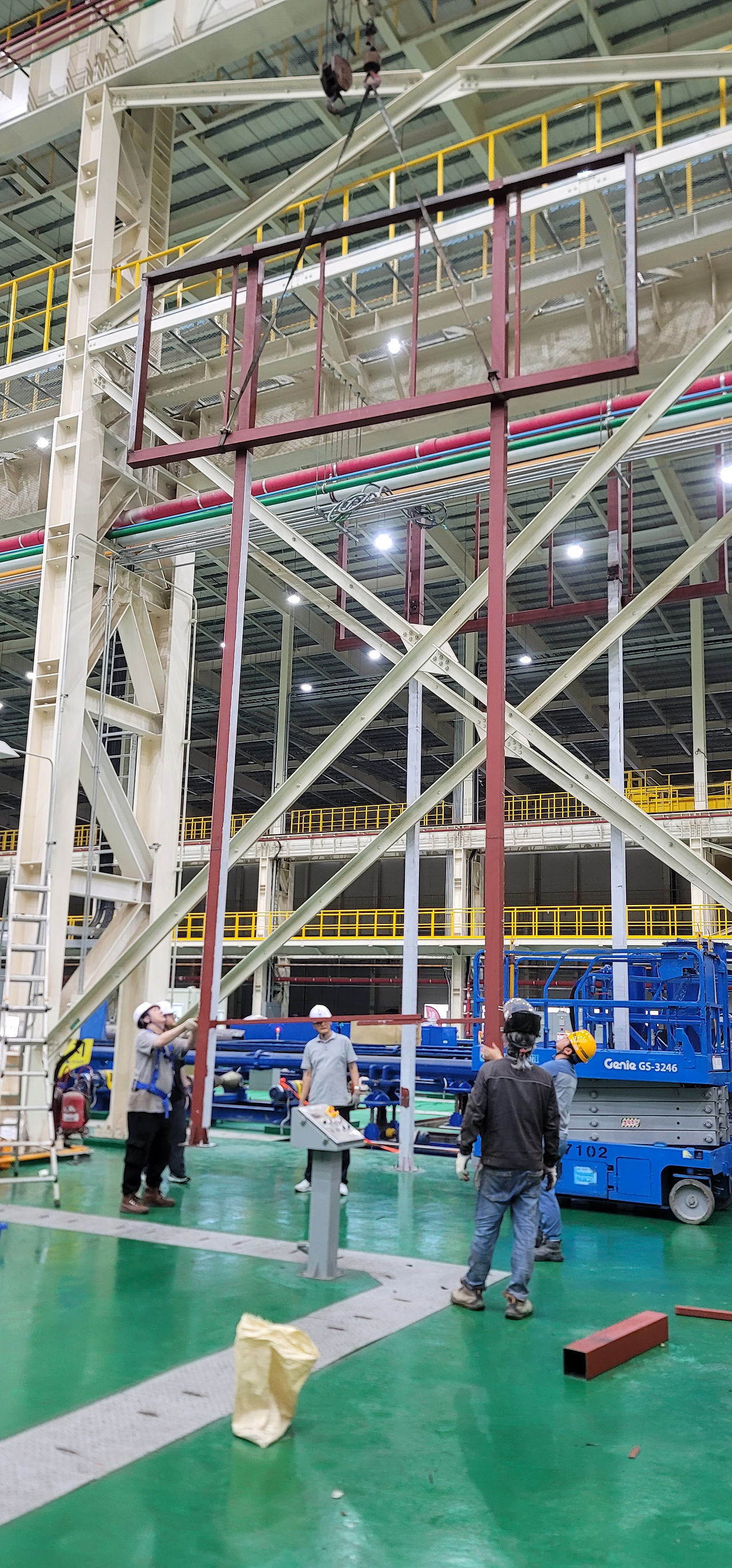

01. 가상 설치 도면 02. LED 전광판 도면 및 설치 설계도 03. 설치 전 전경04. 사각봉 자르기 05. 프레임 제작 06. 기둥과 프레임 연결 07. 전면/후면 LED전광판 이동 및 설치08. 기둥과 프레임 페인팅 작업 09. 제어 박스, 케이블 및 금속관 설치 10. 산업용 PC 및 LED컨트롤러 설치 11. LED 모듈 설치 12. LED전광판 시험 13. 산업용 PC와 LED전광판 연동 시험14. MES 연동 시험 완료 15. 참조 사진

7. 참조 사진 (갤러리)
